D2JW歐姆龍微動開關

D2JW超級小型、密封型

立即咨詢技術資料下載

驅動桿	接觸規格	端子規格
驅動桿	接觸規格	焊接端子	帶導線
針狀按鈕型	SPDT	D2JW-011	D2JW-011-MD
	SPST-NC	---	D2JW-012-MD
	SPST-NO	---	D2JW-013-MD
短擺桿型	SPDT	D2JW-01K1A1	D2JW-01K1A1-MD
	SPST-NC	---	D2JW-01K1A2-MD
	SPST-NO	---	D2JW-01K1A3-MD
擺桿型	SPDT	D2JW-01K11	D2JW-01K11-MD
	SPST-NC	---	D2JW-01K12-MD
	SPST-NO	---	D2JW-01K13-MD
滾珠擺桿型	SPDT	D2JW-01K21	D2JW-01K21-MD
	SPST-NC	---	D2JW-01K22-MD
	SPST-NO	---	D2JW-01K23-MD
R擺桿型	SPDT	D2JW-01K31	D2JW-01K31-MD
	SPST-NC	---	D2JW-01K32-MD
	SPST-NO	---	D2JW-01K33-MD

接觸規格
SPDT
D2JW:Ordering Information8

D2JW:Ordering Information8

*括號中的顏色為導線顏色。

額定電壓	阻性負載
DC30V	100mA

注.	上述額定值是在下面條件下測得得數據。
	(1)環境溫度：20±2℃
	(2)環境濕度：65±5%RH
	(3)操作頻率：30次/min

容許操作速度		1mm ～ 250mm/s （針狀按鈕型的場合）
容許操作頻率	機械	240 次 /min
容許操作頻率	電氣	30 次 /min
絕緣電阻		100M Ω 以上（ DC500V 絕緣電阻計）
接觸電阻（初始值）	焊接端子型	100M Ω 以下
接觸電阻（初始值）	塑封導線型	140M Ω以下
耐壓＊ 1	同極端子間	AC600V 50/60Hz 1min
	帶電金屬部與地之間	AC1,000V 50/60Hz 1min
	各端子與非帶電金屬部之間	AC1,000V 50/60Hz 1min
振動＊2	誤動作	頻率 10 ～ 55Hz 雙振幅 1.5mm
沖擊＊2	耐久	最大1,000m/s²
沖擊＊2	誤動作	最大200m/s²
壽命＊3	機械	100萬次以上（60次/min）
壽命＊3	電氣	10 萬次以上（ 30 次 /min ）
保護結構	焊接端子型	IEC IP67 （端子部除外）
保護結構	塑封導線型	IEC IP67
使用環境溫度		-40 ～ +85 ℃ 60%RH 以下（無結冰、無凝露）
使用環境濕度		35 ～ 98%RH （ +5 ～ +35 ℃時）
重量		約7g（塑封導線型?針狀按鈕型的場合）

注.	上述值為初始值。

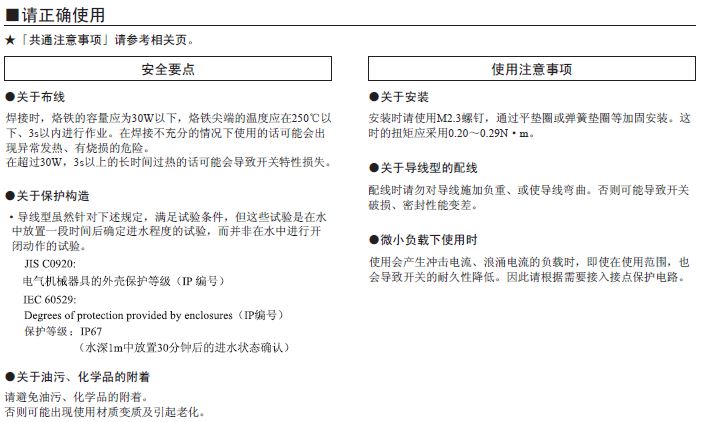

*1.	耐電壓為采用分離裝置性的數值。（請參考相關頁）
*2.	針狀按鈕型有自由位置和動作限度位置、擺桿為動作限度位置時的值。接點為開路和閉路1ms以內。
*3.	關于試驗條件請另行查詢。

注：	1.	除非另有規定，否則所有的外形尺寸均采用±0.4mm 公差。
	2.	上述動作特性適用于A方向()的動作。

針狀按鈕型
D2JW-011

D2JW:Dimensions1

D2JW:Dimensions2

動作特性

OF 最大 RF 最小	2.45 N {250 gf} 0.98 N {100 gf}
PT 最大 OT 最小 MD 最大	0.6 mm 0.3 mm 0.1 mm
OP	8.1 ± 0.3 mm

短擺桿型
D2JW-01K1A1

D2JW:Dimensions3

D2JW:Dimensions4

OF 最大 RF 最小	1.15 N {117 gf} 0.23 N {23 gf}
PT 最大 OT 最小 MD 最大	5.4 mm 0.7 mm 0.5 mm
OP	8.4 ± 0.8 mm

擺桿型
D2JW-01K11

D2JW:Dimensions5

D2JW:Dimensions6

OF 最大 RF 最小	0.80 N {82 gf} 0.15 N {16 gf}
PT 最大 OT 最小 MD 最大	6.4 mm 1.4 mm 0.7 mm
OP	8.4 ± 0.8 mm

R形擺桿型
D2JW-01K31

D2JW:Dimensions7

D2JW:Dimensions8

OF 最大 RF 最小	0.95 N {97 gf} 0.19 N {20 gf}
PT 最大 OT 最小 MD 最大	5.5 mm 1.1 mm 0.6 mm
OP	10.3 ± 0.8 mm

滾珠擺桿型
D2JW-01K21

D2JW:Dimensions9

D2JW:Dimensions10

OF 最大 RF 最小	0.98 N {100 gf} 0.19 N {20 gf}
PT 最大 OT 最小 MD 最大	5.2 mm 1.1 mm 0.5 mm
OP	14.6 ± 0.8 mm

帶導線型
D2JW-01-MD

D2JW:Dimensions9

D2JW:Dimensions10

OF 最大 RF 最小	2.45 N {250 gf} 0.98 N {100 gf}
PT 最大 OT 最小 MD 最大	0.6 mm 0.3 mm 0.1 mm
OP	8.1 ± 0.3 mm
